La Gratounette

Qui pratique un tant soit peu la désobstruction souterraine a eu un jour des soucis avec ses outils manuels de déblaiement. Il suffit d’un peu d’argile humide et tout manche classique en bois, métal, plastique, … de pic, piochon, raclette, … devient vite glissant et difficile à agripper fermement, rendant l’utilisation difficile.

Création
Dans la culture du club, quand un problème est bien identifié, chacun essaie d’apporter des solutions.
Le cahier des charges pour palier à ce problème, était de réaliser un outil simple, léger et efficace pour creuser dans l’argile et les remplissages, agrandir un passage bas ou baisser un seuil, par exemple.

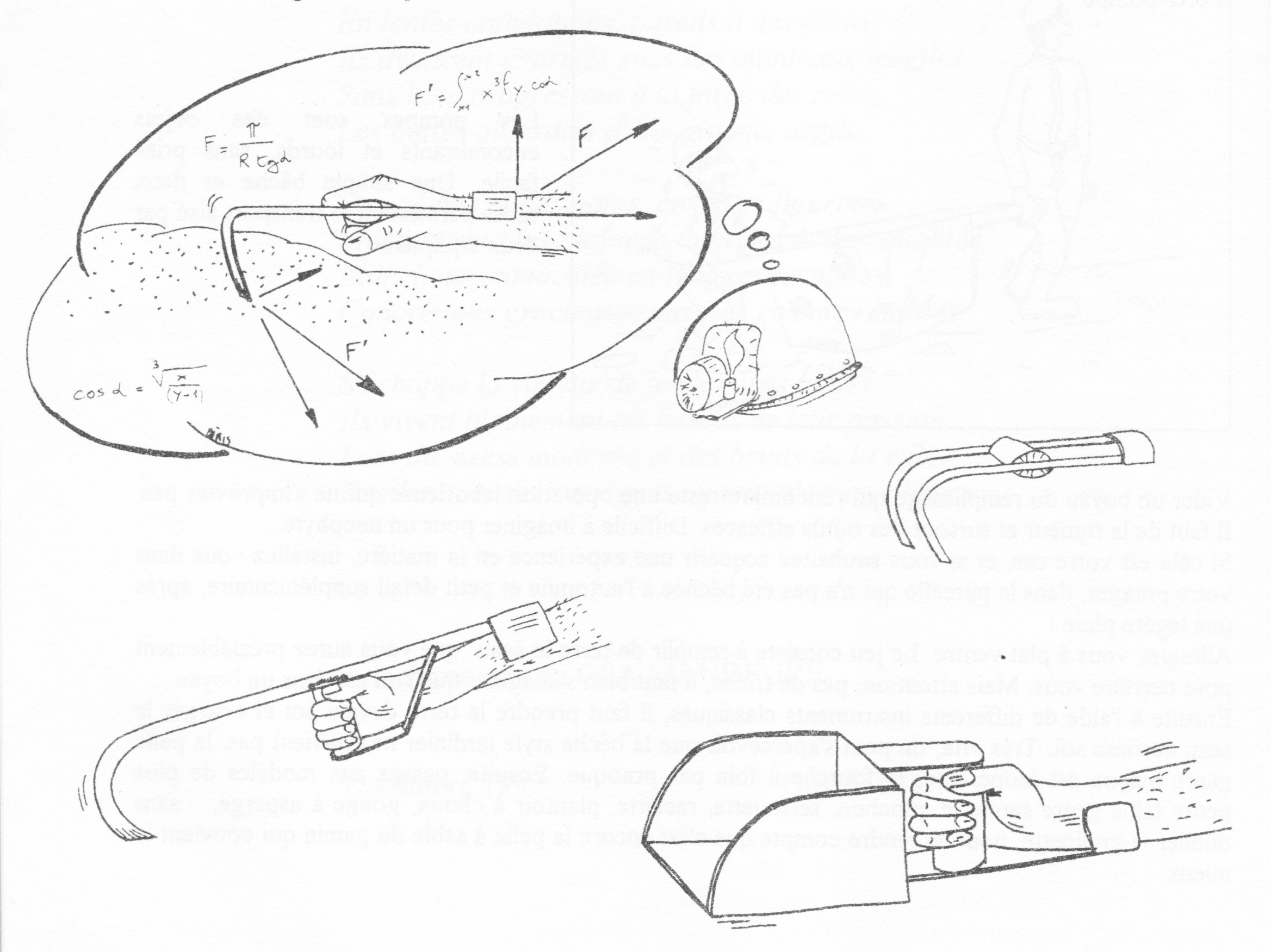

Ça cogite dur sous les casques !


Voici un outil à main développé pour creuser le sol dans tous les milieux et spécialement dans l’argile collante, là ou tous les autres outils se transforment rapidement en boule ... d’argile ...

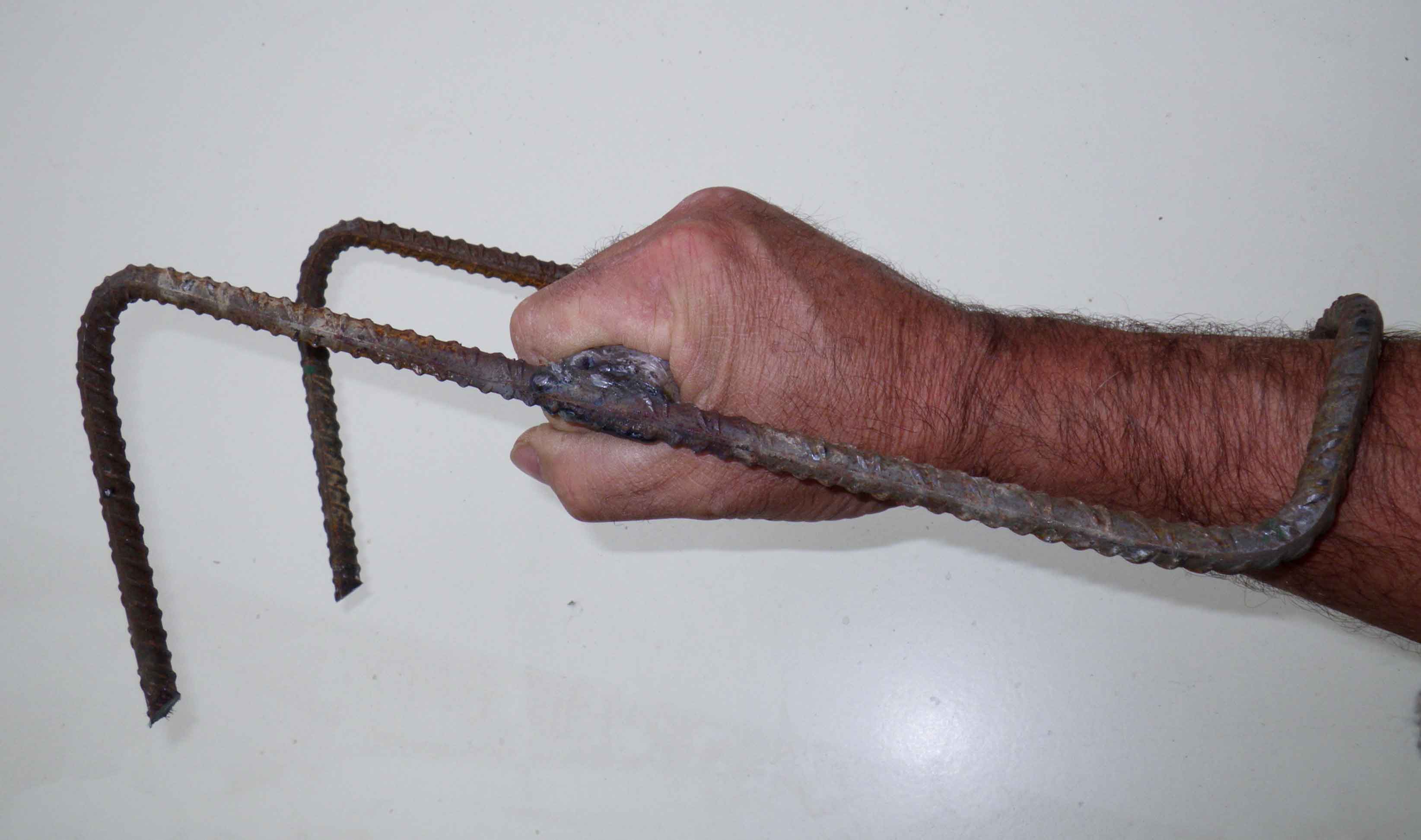

Elle tient dans la main ... la gratounette !


Vous aurez beau courir les magasins spécialisés, les jardineries et les camions auvergnats, vous ne la trouverez pas dans le commerce !
C’est pourquoi, nous vous donnons gracieusement la gamme de fabrication ...

Fabrication


Nous vous donnons ici le mode de fabrication du modèle le plus abouti techniquement, puisqu’il ne comporte que 2 pièces ...

Composants :
1 morceau de fer à béton de 1 mètre de longueur et de 10 mm de diamètre.
1 morceau de tube de 11 centimètre de longueur, de 25 à 30 mm de diamètre et de 1,5 à 2 mm d’épaisseur.

Mode de fabrication :

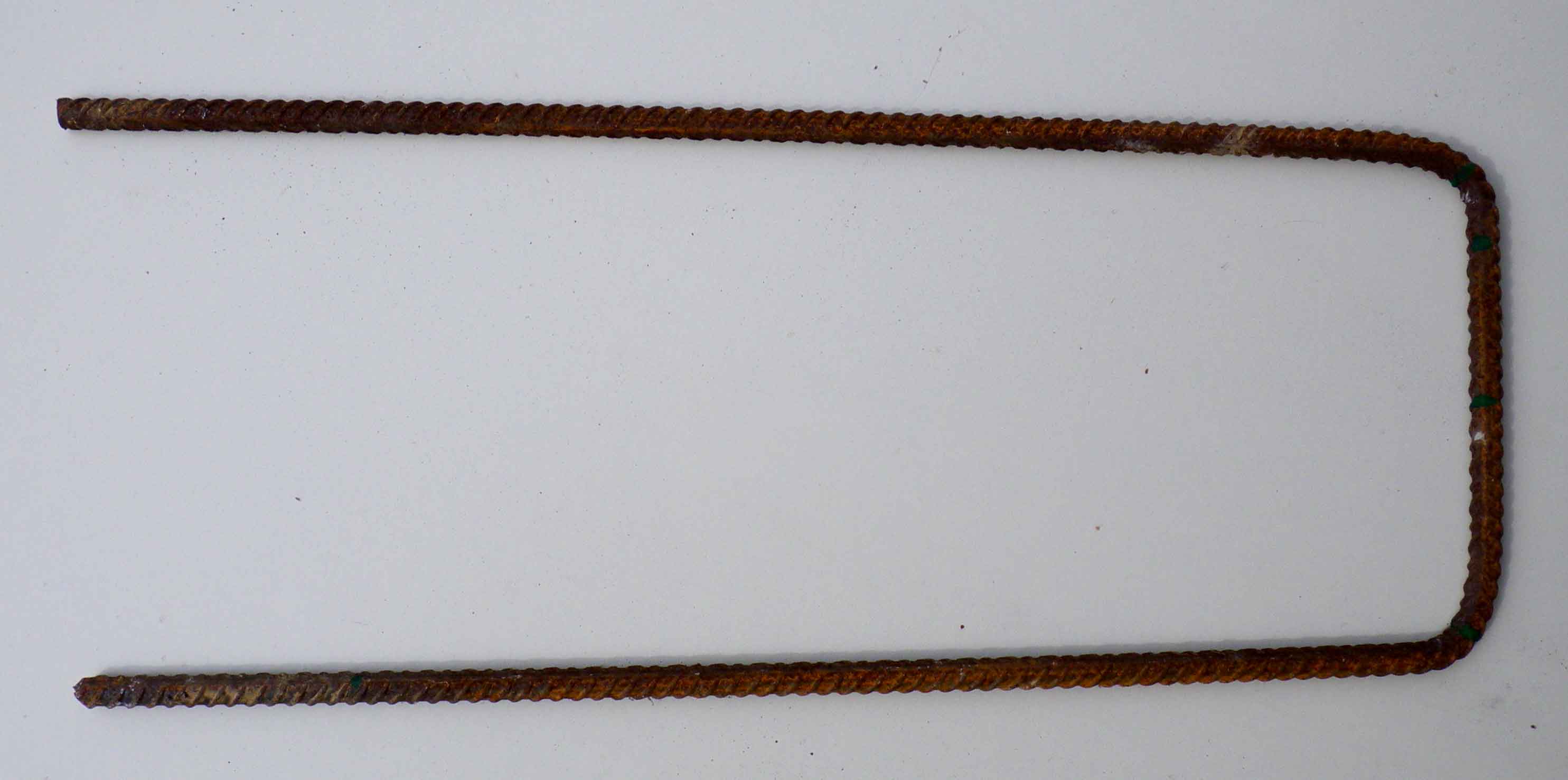

Prendre le fer à béton, repérer le milieu et faire 1 repère de chaque coté à 8 centimètre. Plier ensuite à angle droit au niveau des repères de façon à obtenir un U.

Un U de 16 centimètres d’ouverture

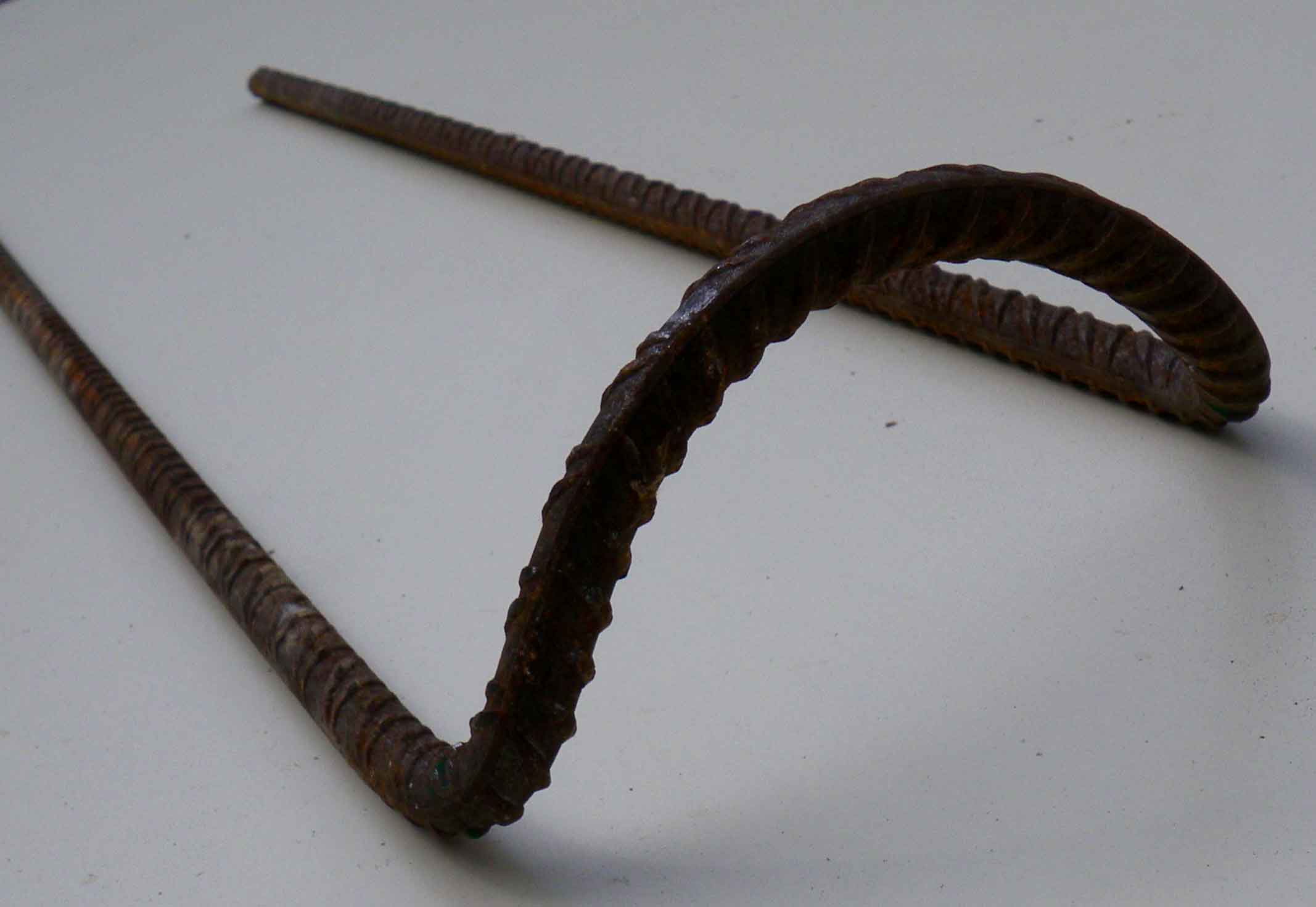

Ensuite, galbé le fond du U, c’est à dire l’arrondir de telle façon que les 2 branches du U soient à 11 centimètres.

Le U passe à 11 centimètres d’ouverture


L’étape suivante est la formation des crocs en pliant les extrémités des branches du U.

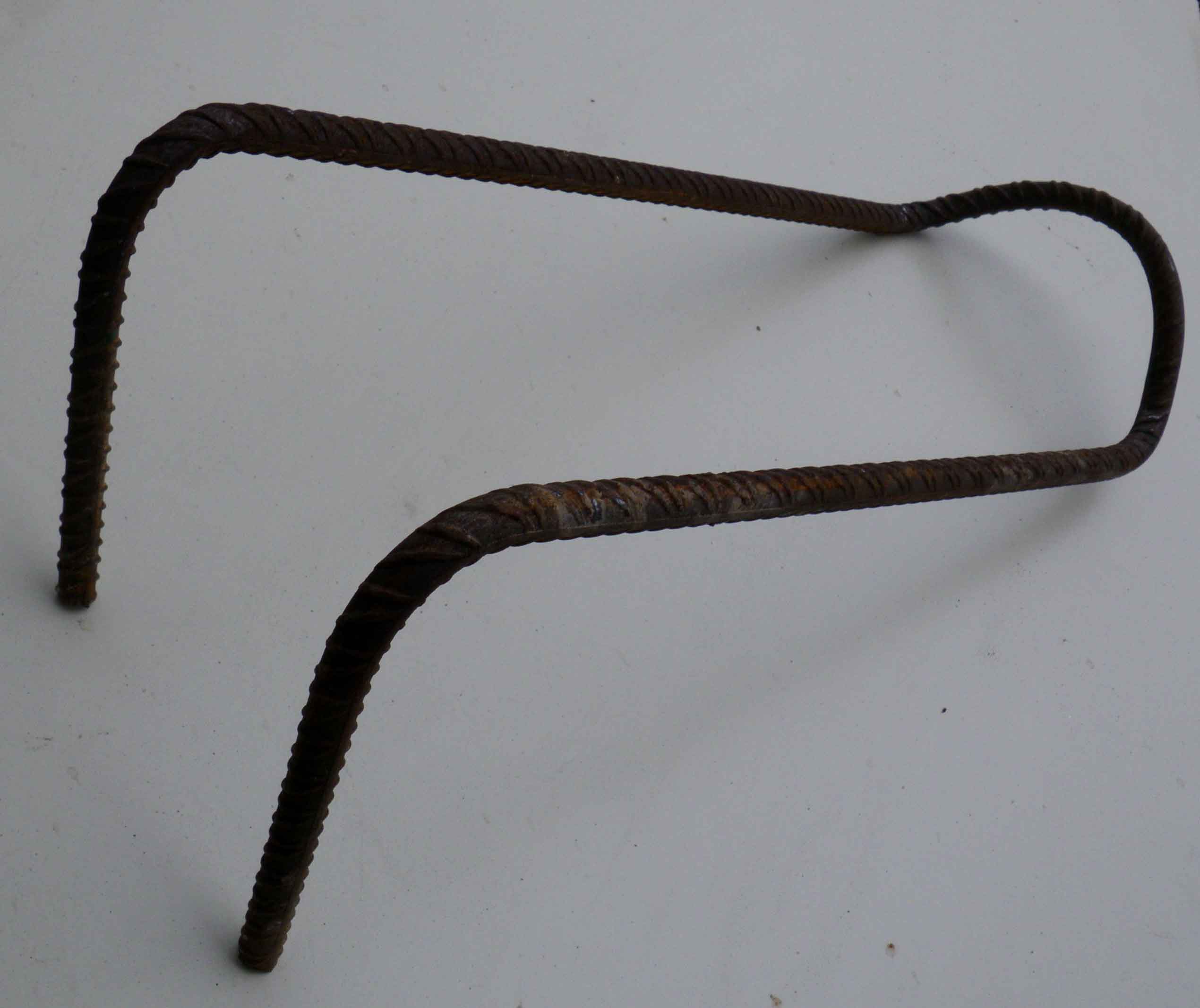

ça commence à prendre de la gueule ...


Prendre le tube, écraser les 2 extrémités, puis limer pour obtenir le meilleur contact entre le tube et le fer à béton.

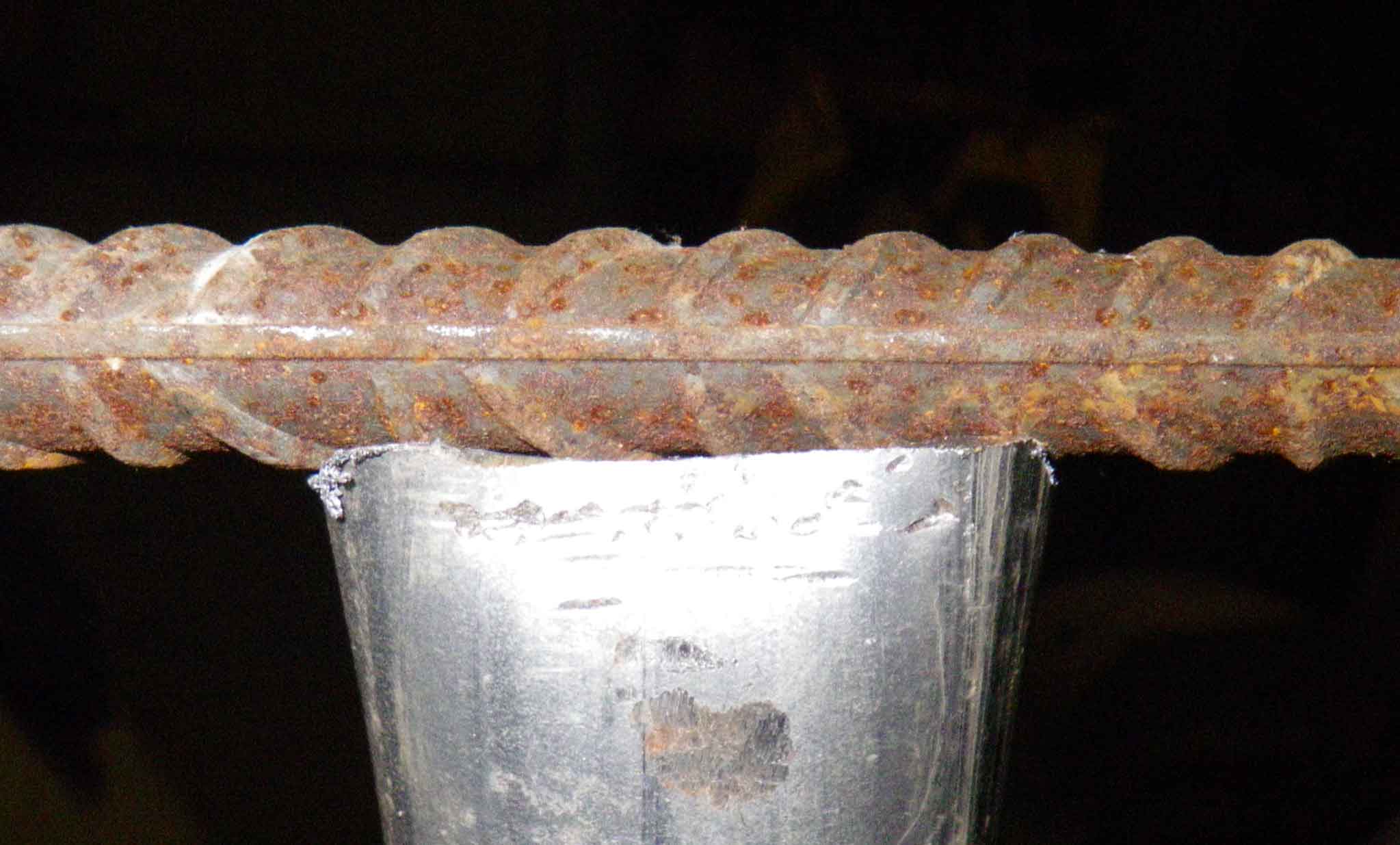

L’accostage du tube sur le fer à béton doit être soigné ...


Il ne reste plus qu’à positionner le tube, qui deviendra la poignée, et à souder le tout ;

Les 2 pièces avant et après soudure ...

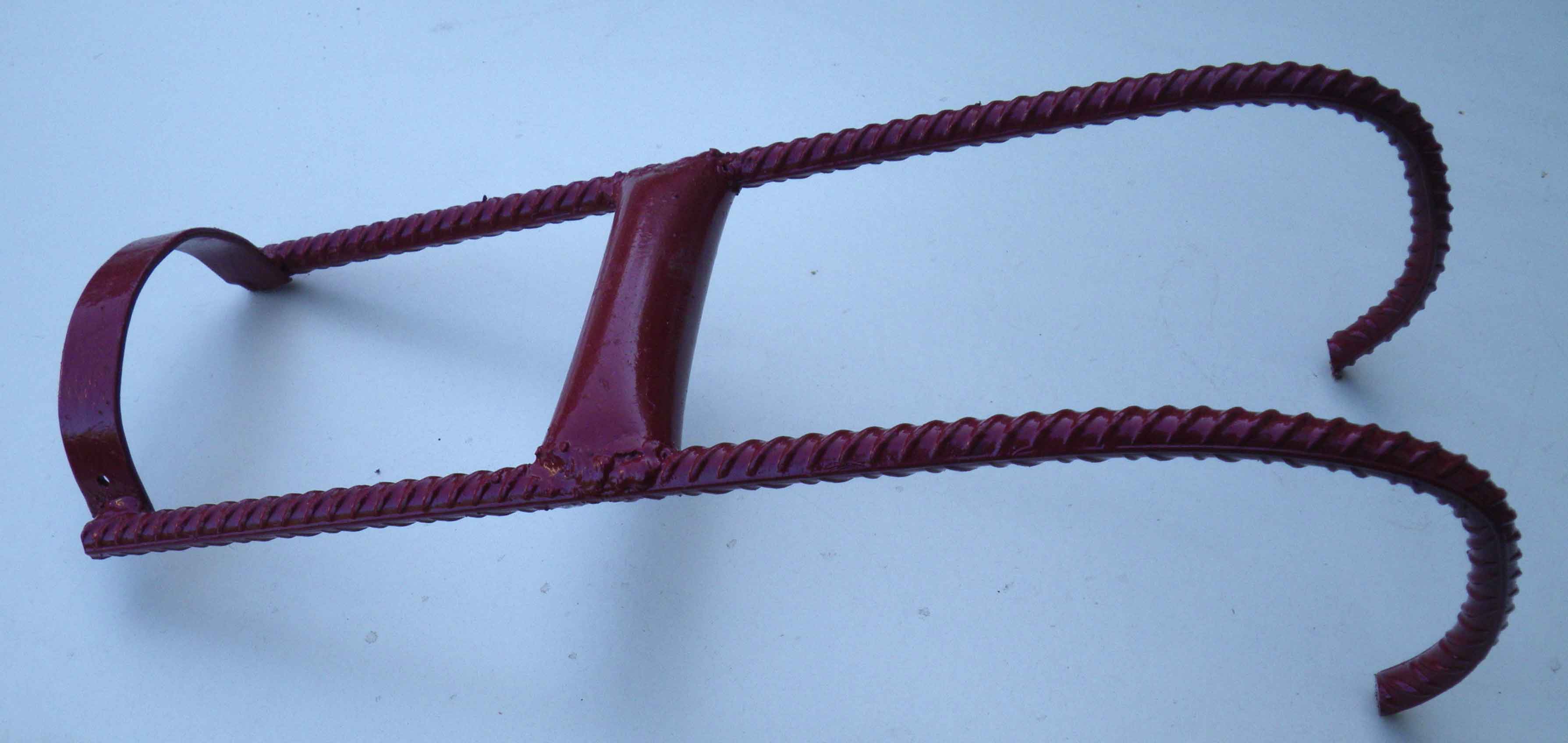

Une bonne couche de peinture viendra donner un aspect professionnel à l’outil et retardera la formation de rouille.

Il n’y a pas une, mais de multitudes formes de gratounettes suivant la configuration du terrain à travailler et suivant la morphologie des gars qui vont la manipuler ...

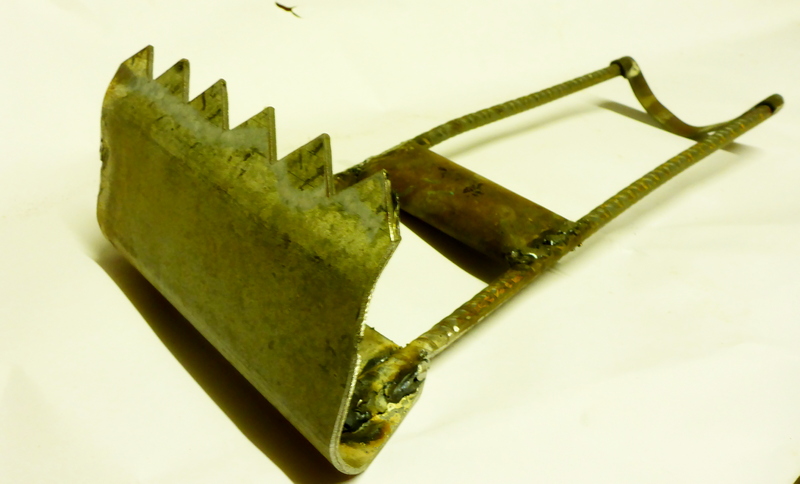

Une version différente en 4 pièces pour ceux qui ont du mal à tortiller le fil de fer ...

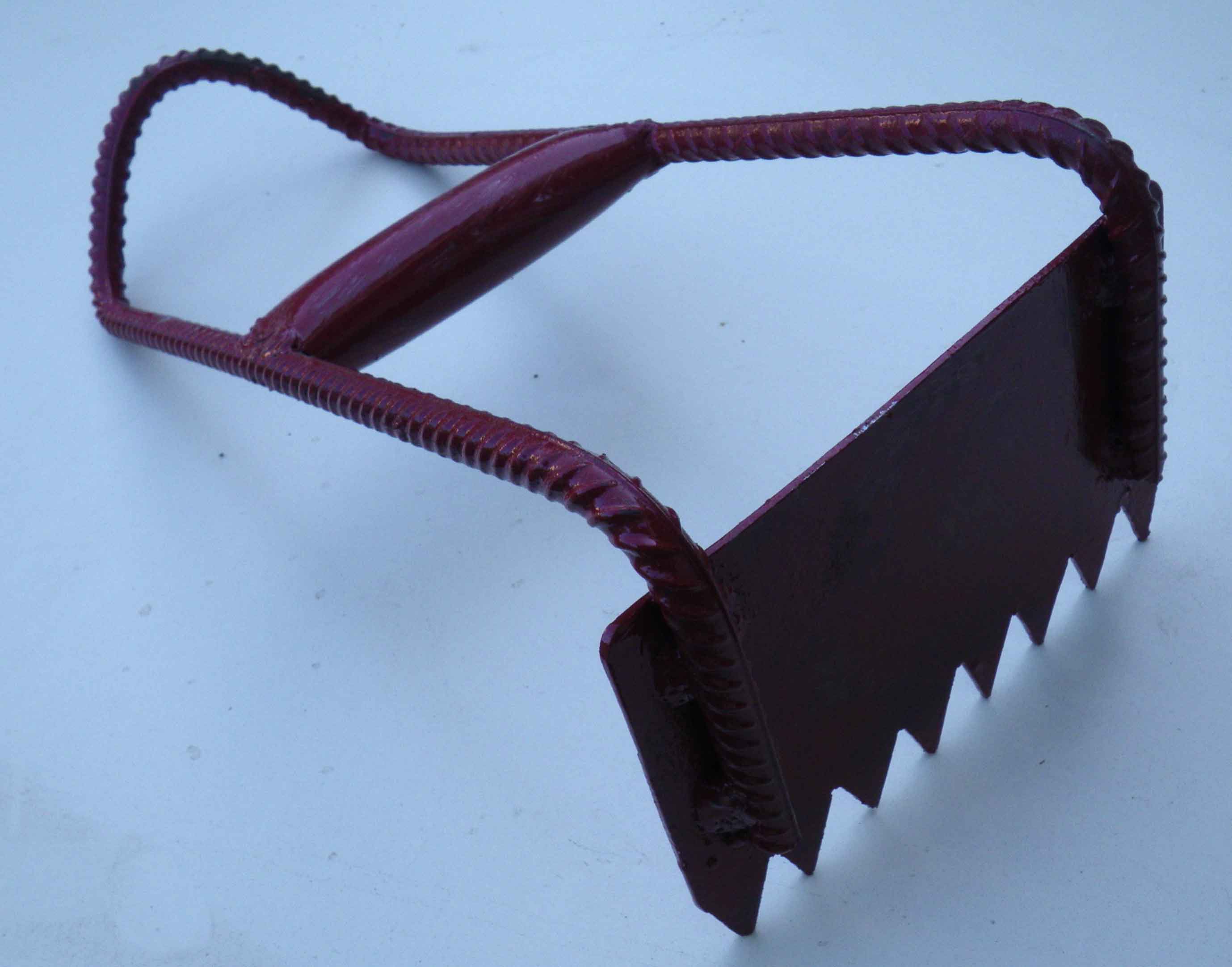

Une version "scraper" pour travailler dans l’humus ou dans le sable ...

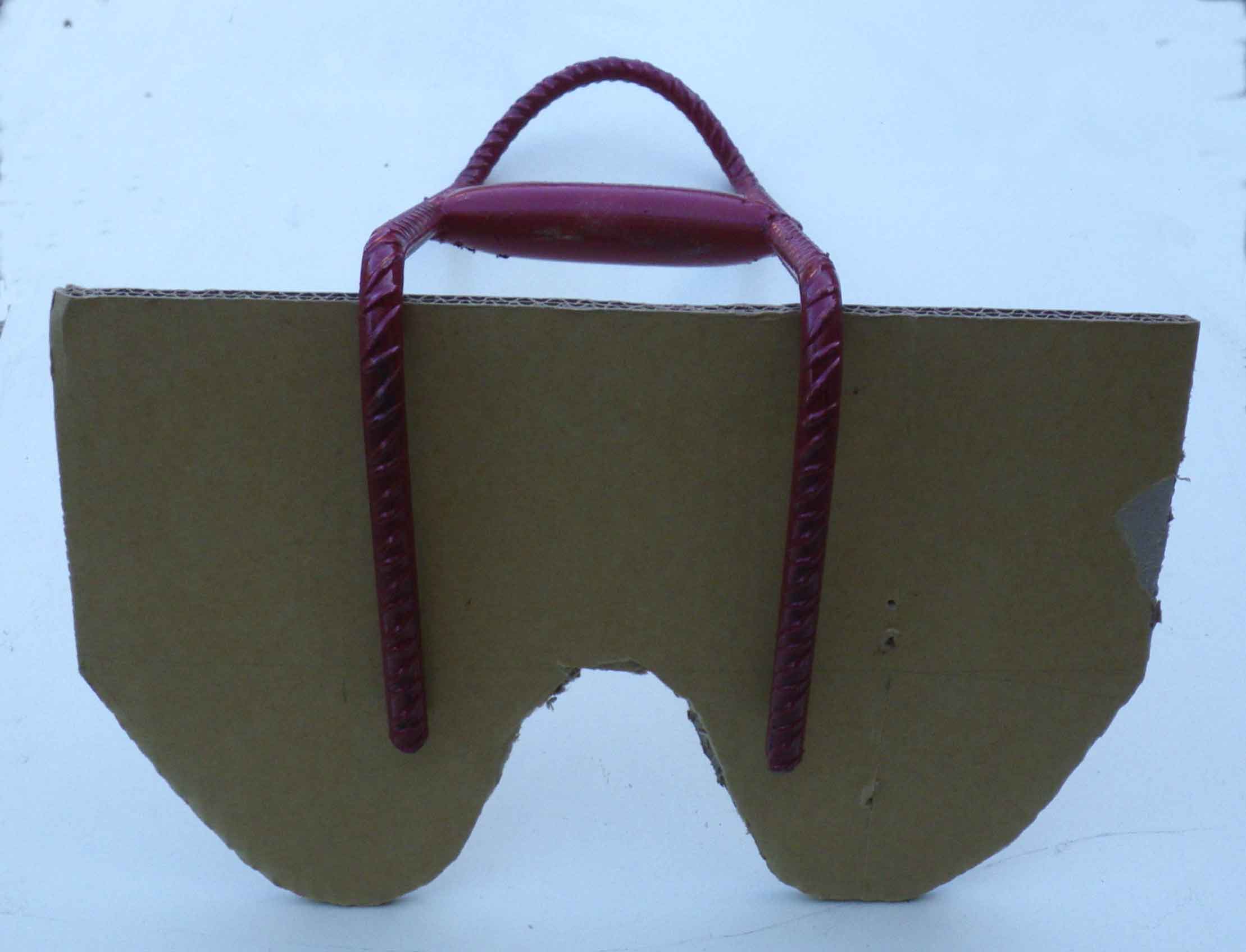

Un nouveau développement pour s’adapter au méandres du Truchot...

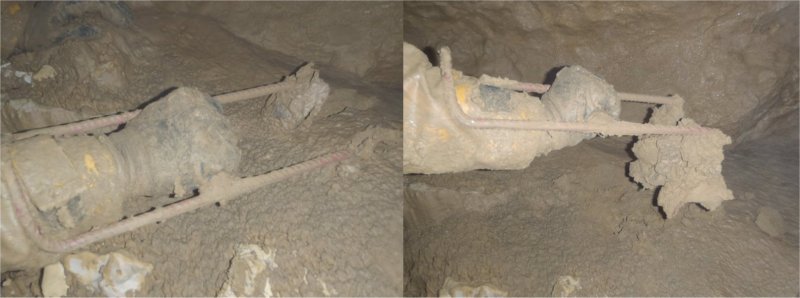

La gratounette en action ...


Ses champs de prédilection : les monticules de glaise et de petits cailloux à déblayer. Idéale aussi pour dégager un bloc par la fameuse force de levier.


Quelques trucs

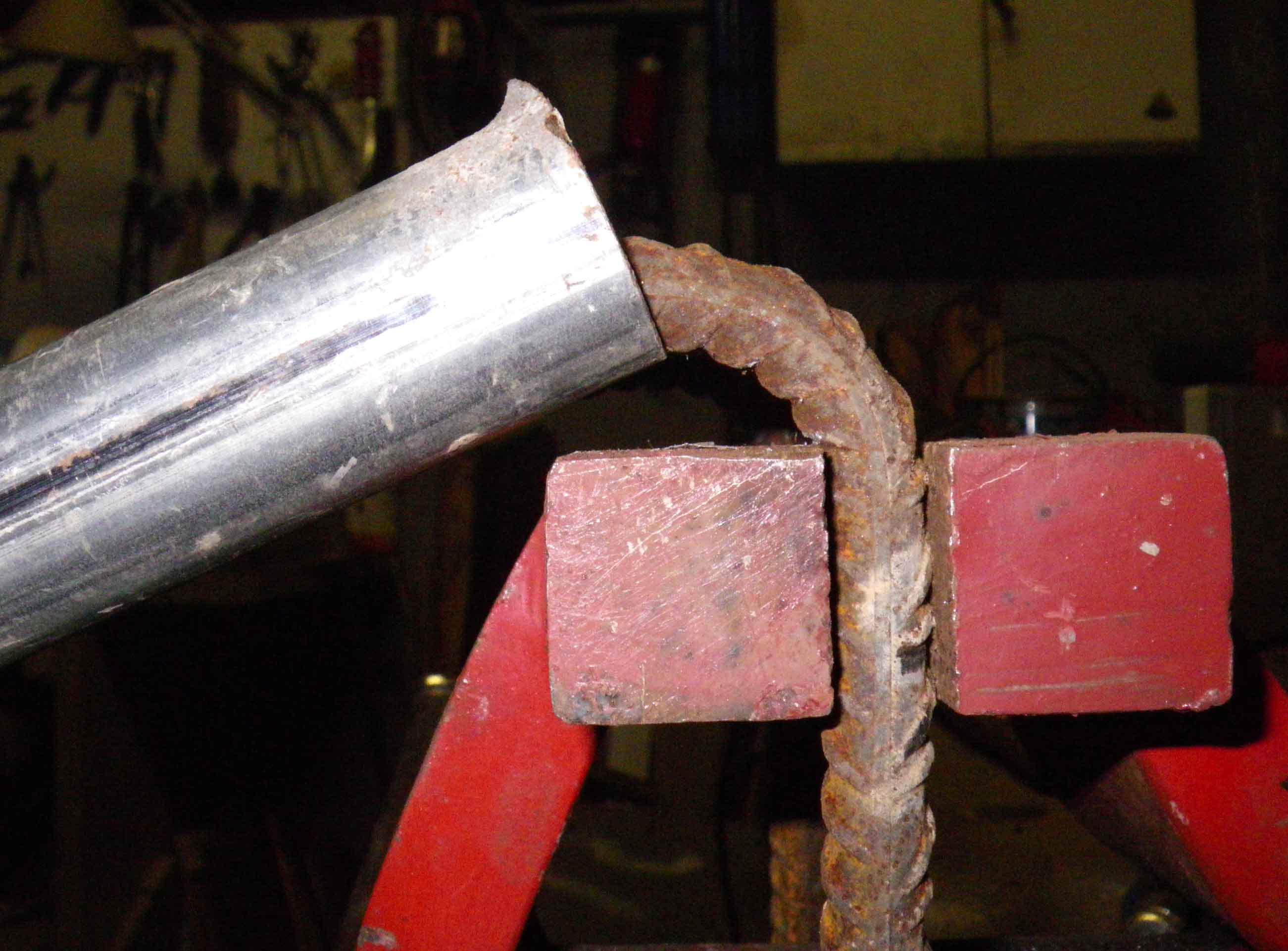

Pour plier le fer à béton : maintenir une extrémité dans un étau et à l’aide d’un tube assez long glissé sur l’autre extrémité, plier sans effort à l’angle désiré ...

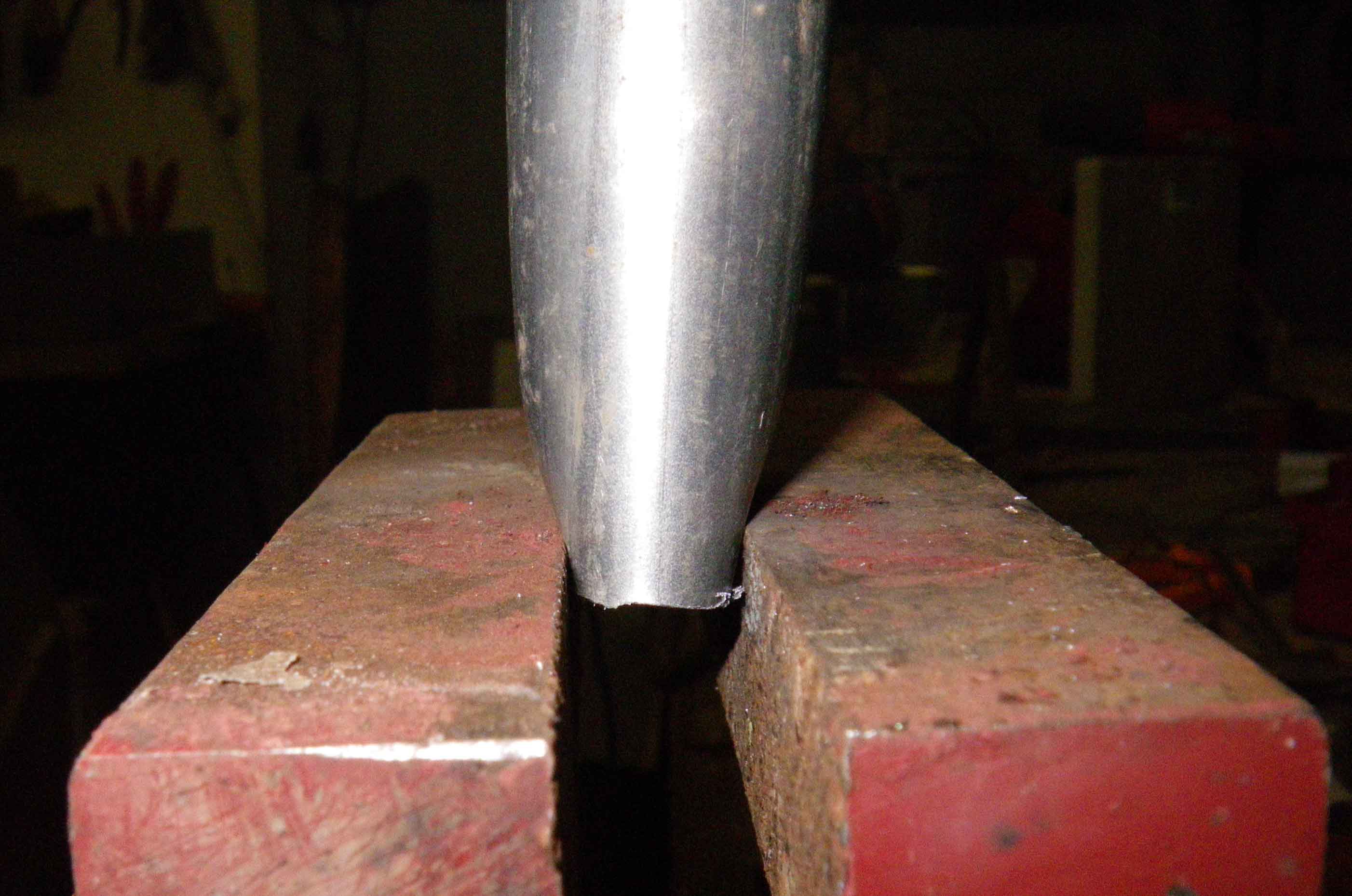

Pour façonner les extrémités de la poignée : serrer l’extrémité du tube dans un étau ...




Projets


En projet, une gratounette pour agrandir les étroitures pour des dames à fortes poitrines ...



Bon bricolage ...
