Les profils souterrains

vendredi 2 novembre 2012
par  Olivier
popularité : 28%








Il est intéressant pour un spéléo lors de son cheminement dans le milieu souterrain de le caractériser afin de comprendre au mieux sa formation et son comportement en particulier en crue le cas échéant.

Nous allons ici tenter de lister, définir et d’illustrer diverses typologies de galeries. Il est évident que l’on est parfois confronté à des profils beaucoup plus complexes : l’addition de diverses formes élémentaires décrites ci-dessous ou une complexité générée par la morphologie du terrain.

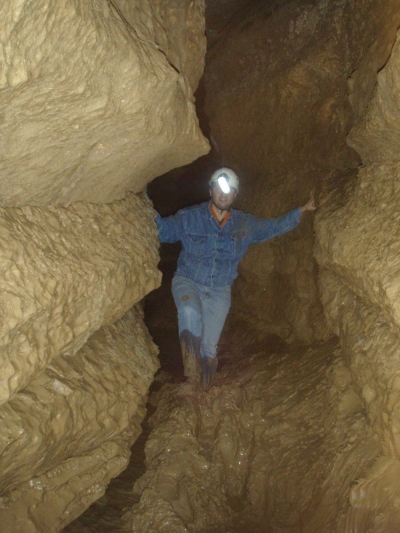

Diaclase


Couloir entre deux parois rocheuses, fracture de la roche n’entraînant pas de discontinuité des strates.

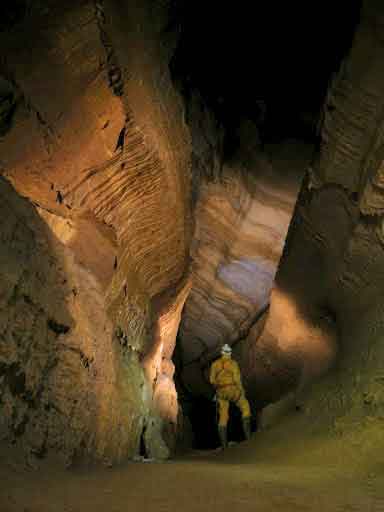

Méandre


Conduit souterrain de coupe généralement haut et étroit et d’un tracé très sinueux.

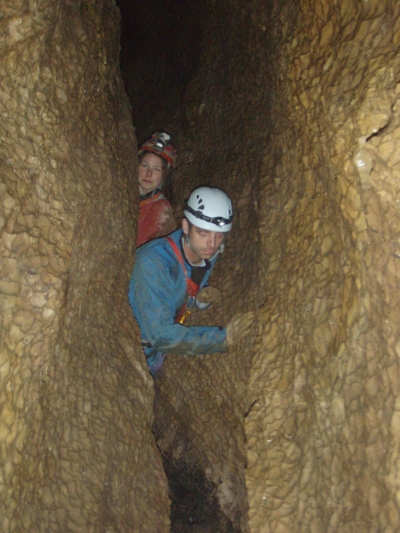

Progression en méandre à la grotte de La Crochère



Faille


Une faille est un accident de style cassant affectant tous types de roches. Elle consiste en une cassure accompagnée d’un déplacement relatif des compartiments qu’elle détermine.
Ne pas confondre :
* diaclase (fissure sans déplacement) de quelques cm.
* fracture (cassure sans déplacement) mètres ou km
* faille (cassure avec déplacement, entraînant une discontinuité des strates.) mètres ou km

Il existe 2 grandes familles classées selon leurs formations géologiques :
* faille de décollement
* faille tectonique

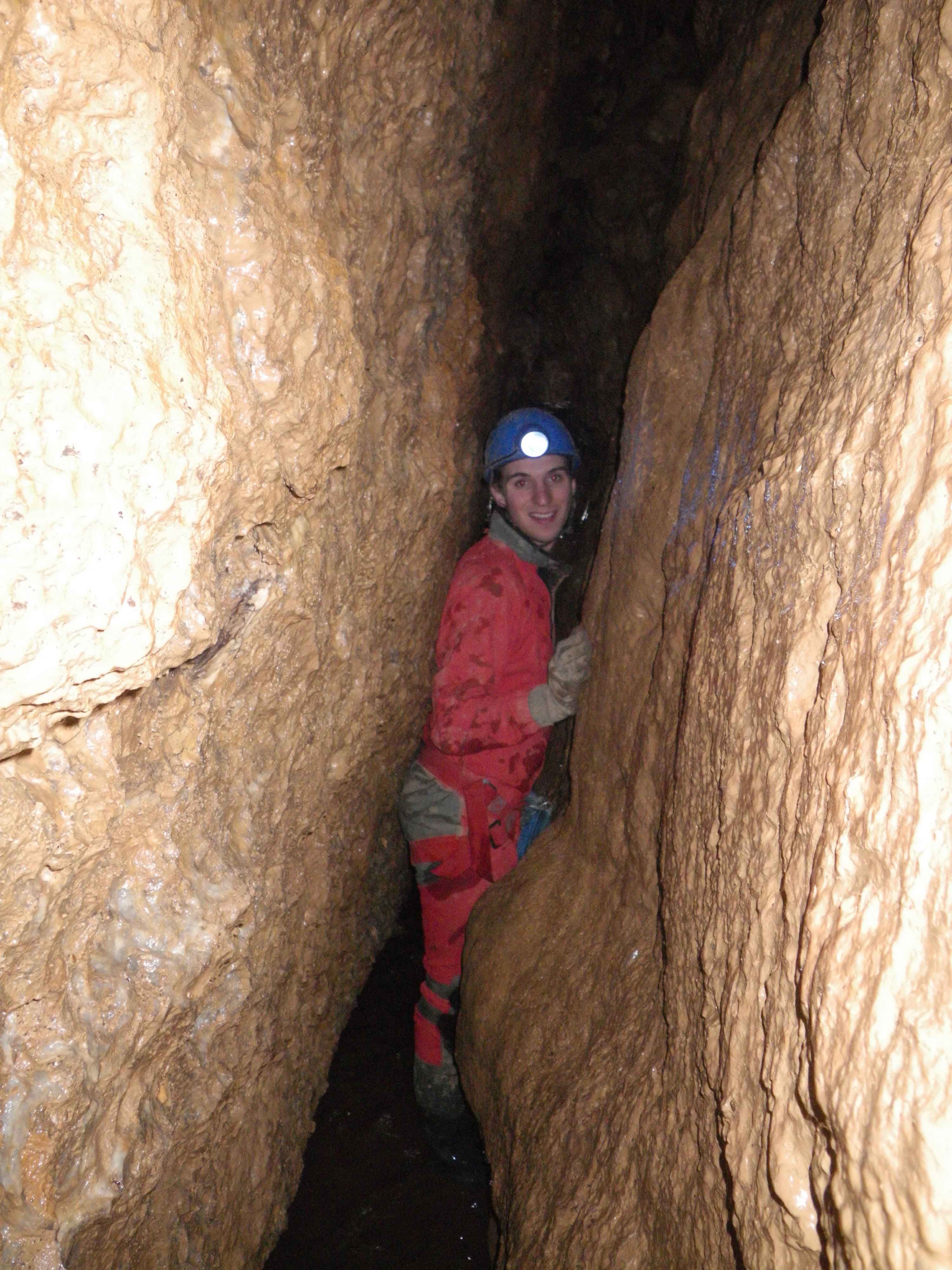

La Combe Ainéeà Accolans se développe sur une faille ce qui donne des galeries caractéristiques ...

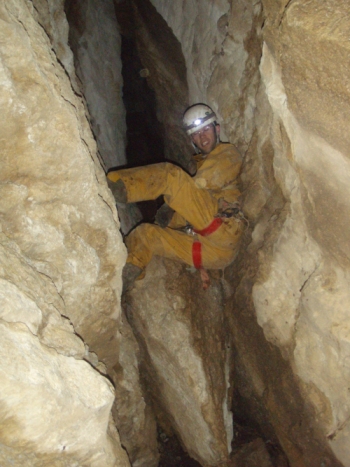

L’art de maitriser la technique de l’opposition dans une faille à Chamesol ...






Miroir de faille


Section du plan de faille ayant subi par frottement un polissage mécanique ou affecté de stries, de rayures, de cannelures orientées dans le sens du déplacement. Partie visible en surface du plan de faille.

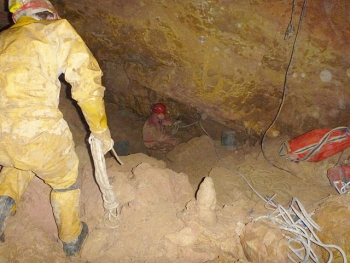

Plan de faille au Bois de Guerre qui a subit un polissage. Présence d’un soutirage à la base de la faille.




Galeries en trou de serrure


Une galerie en trou de serrure est l’aboutissement d’un processus de surcreusement. En haut, l’ancien conduit creusé en conditions phréatiques (conduite forcée) de section ovale. En dessous, la partie surcreusée formée postérieurement, en condition vadose (écoulement libre).

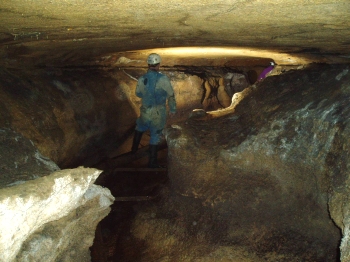

Rivière souterraine de Rang : son profil en trou de serrure a favorisé la formation de banquettes, témoins d’un surcreusement vers le bas.




Vagues d’érosion ou coups de gouge


Ensemble des cupules creusées dans le calcaire par les remous d’un flot.

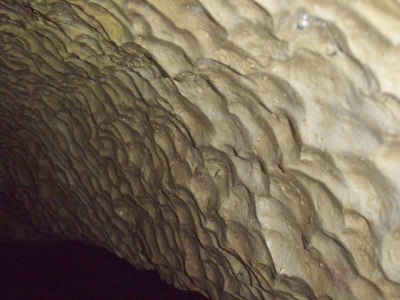

Coups de gouge à la grotte de La Crochère

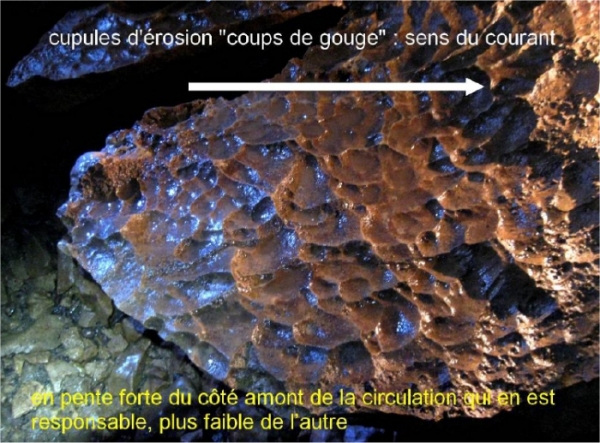

Coups de gouge à la Baume de Gondvillars




Trémie


Partie effondrée d’une galerie entièrement ou partiellement obstruée par les débris sus-jacents.

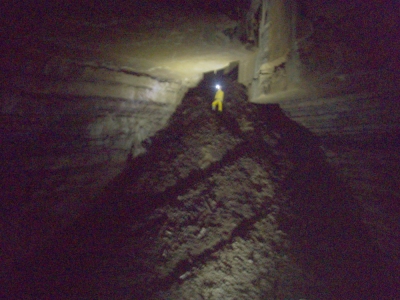

Une trémie impressionnante dans le gouffre de Poudry



Conduite forcée


Joint de strate ayant atteint une morphologie se rapprochant du cercle par le passage de l’eau en pression.

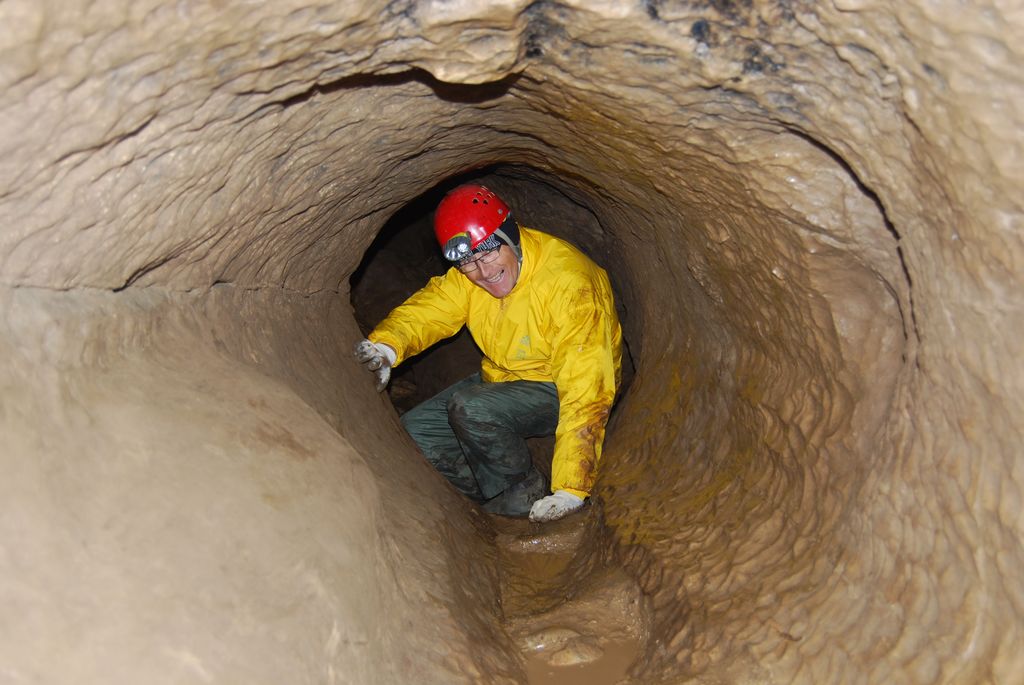

Une conduite forcée impressionnante qui nous laisse imaginer la puissance d’érosion de l’eau...Baume de Gondvillars

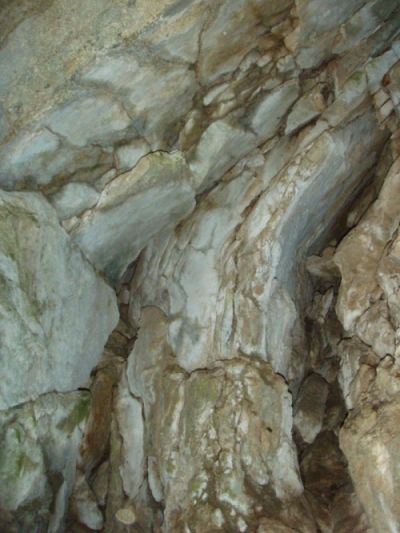

Charnière synclinale


Ligne à partir de laquelle le pendage d’un pli change de sens. La charnière synclinale ou anticlinale, est le lieu des points de courbure maximum de la couche la plus récente intéressée par le pli (P. Bellair, Ch. Pomerol, Éléments de géol., 1965, p. 352).


Laminoir



Joint de stratification horizontale de quelques décimètres de haut nécessitant le ramping s’il est pénétrable.

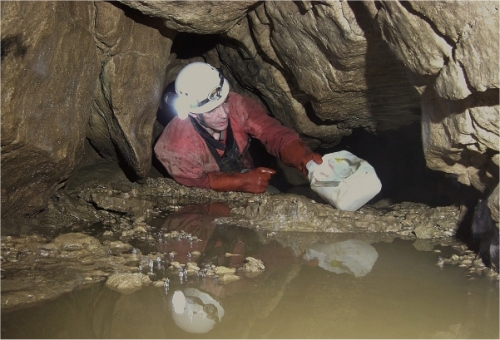

Laminoir à la Grotte du Chateau en Terres-de-Chaux

Voûte mouillante



Siphon extrêmement court menant à une galerie immergée.

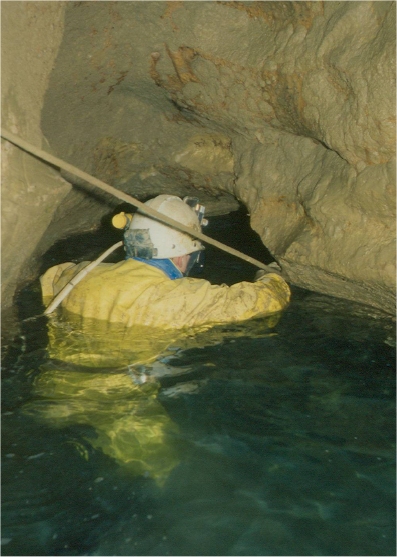

Voute mouillante à la Grotte du Chateau en Terres-de-Chaux


Strate et interstrate :


Couche de matériau dans un terrain géologique.
inter-strate = Interstice séparant deux strates géologiques.

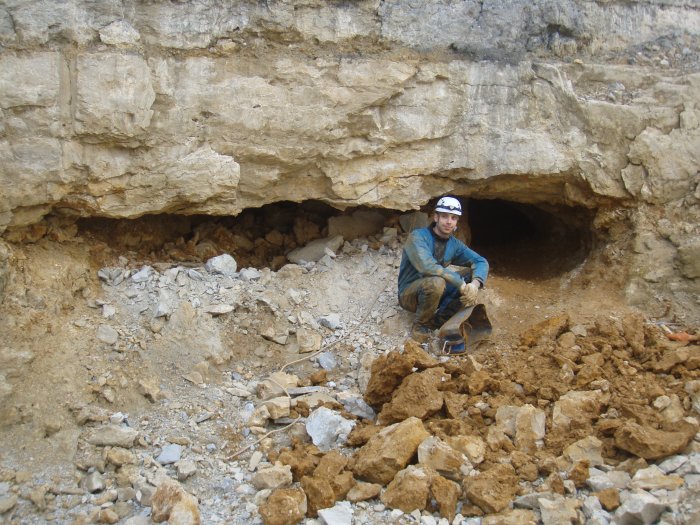

Galerie qui s’est développée à la faveur d’un inter-strate à Arcey

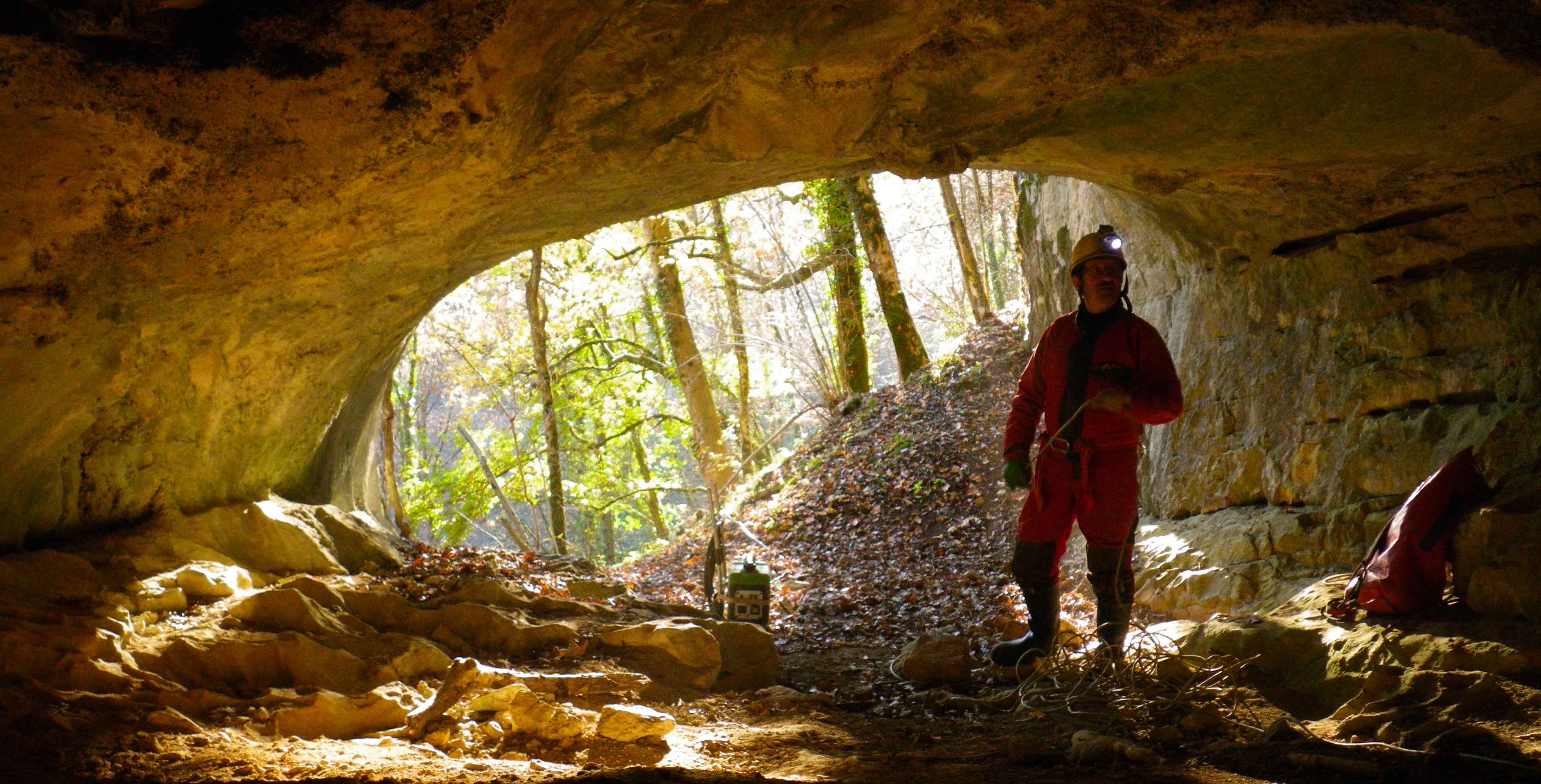

L’entrée et la grotte des Alsaciens




Siphon :


Plongement d’une galerie sur toute sa section sous un plan d’eau.

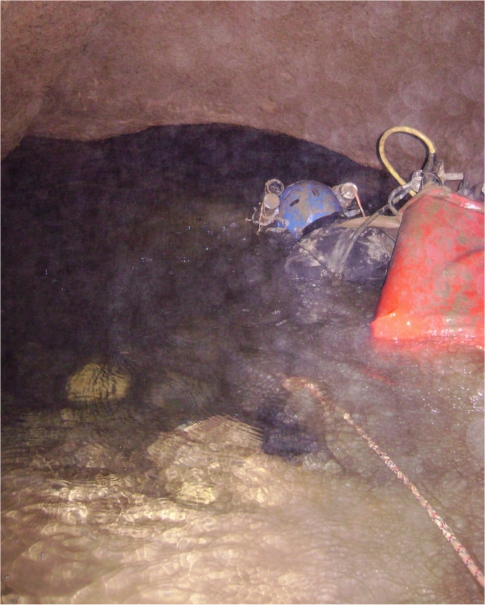

Didier au Siphon N°1 à la Grotte du Chateau en Terres-de-Chaux




 :
